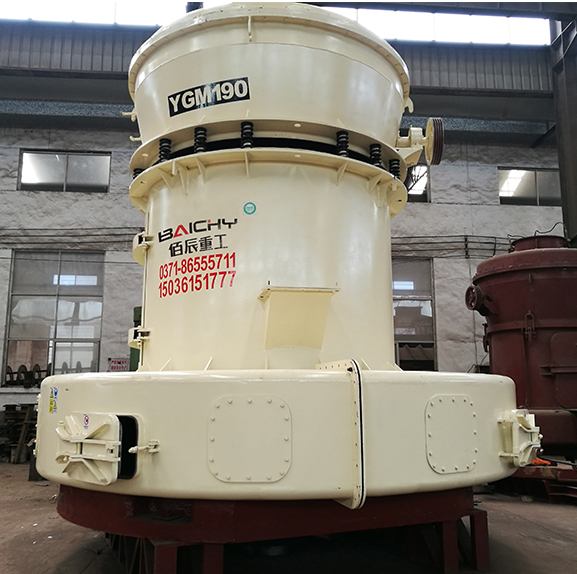

新型高压磨粉机
【产品参数】
生产能力：
3-22t/h
推荐细度：
120-325目
推荐进料：
0-25mm
【适用物料】
适用于莫氏硬度在9.3级以下，湿度在6%以下的各种非易燃易爆矿产物料如冶金、建材、化工、矿山、高速公路建设、水利水电、耐火材料、钢铁等行业矿产品物料的粉磨加工。
正品保障
质量保障，提供发票
无忧服务
三包保障，线下服务
省钱放心
价格实惠，买的放心
物流上门
品牌物流，多快好省
适用领域
大中型矿山、化工、建材、冶金、耐火材料、水泥等行业。
矿山设备
矿山破碎生产线的合理布置关系着整个石料生产线的生产效率。常用的破碎机设备有颚式破碎机、反击式破碎机、冲击式破碎机、圆锥式破碎机等……
建筑领域
较适宜建筑垃圾处理的破碎机设备是一种叫做破碎筛分联合一体化的设备：固定式破碎筛分站、轮胎式移动破碎筛分站和履带式破碎筛分站等……
固体废弃物
该领域主要是利用破碎、粉磨工具对固体废弃物施力而将其粉碎，所得产物根据粒度的不同，利用不同筛孔尺寸的筛子将物料进行粗细分离的过程。
煤炭化工
无论原煤的初加工，还是在选煤过程中，破碎作业都是非常关键的一环，它直接影响着煤炭的销售和后续加工过程的投资，直接关系到煤炭企业的经济效益。
突出优势
部件间柔性联结 分级机与主机间采用高压弹簧与密封带联结 降低了设备的振动及噪音 同时避免了主机与分级机之间产生的共振，有效降低主机、分级机内部轴承及油封的磨损， 提高其使用寿命;
弧形风道 风道采用曲面风道 切向气流进口顺滑，阻力小，内部出口方向有利于物料的分散，不易堵料;
风道及磨辊轴承室加护板：减少进风对风道的摩擦及物料在风道处的堆积，避免因堆积物料造成的风量损失，加大单位时间内的进风流量，进而提高产量;磨辊轴承室下部加护板，有效的保护磨辊轴承室下部轴承因粉尘进入造成的磨损，提高其使用寿命;
无阻进风蜗壳小观察门无涡流：进风蜗壳观察门板内面与蜗壳内面在同一曲面上，有效避免涡流效应造成的进风风量损失，进而提高产量;
磨辊联动增压：高压弹簧水平放置，压力更强，更直接，提高成品的细度和产量，产生的径向力避免了大块物料进入磨腔后对主轴及轴承的损耗;
成品粒度可调，收集精度高，部件采用柔性联接，减少设备震动的基础上，分级机调速范围大大增加，增大了成品粒度可分选范围，提高了设备应用面;
传动系统采用高性能减速器，并且附带内部油泵，保证传动精度、传动效率的基础上，提高了设备使用寿命，降低了检修、维修成本;
分级机上口采用曲面设计，在成品粉经分选机分选完毕后，进入附机管道前，传统磨机采用直通式联接机壳，我公司产品采用圆锥曲面机壳，成品粉更容易进入附机风道，减少分级机壳体内部悬浮的成品粉，进而提高成品产量;
磨辊在离心力的作用下紧紧地碾压在磨环上，因此当磨辊、磨环磨损到厚度时不影响成品的产量和细度。磨辊、磨环更换周期长，从而剔除了离心粉碎机易损件更换周期短的弊病。
工作原理
主机通过电机、三角皮带带动主轴，从而使转子旋转，锤头受到旋转时所产生的离心力向四周伸开，大块物料从进料口进入破碎腔之后，便被高速运动的锤子击碎。破碎合格的物料则由下部有缝隙的蓖条排出，不合格的则留在破碎腔内，被锤子和承击铁块反复作用，直至能够合格排出。为避免堵塞，被粉碎物料的含水量一般不超过5% 。
技术参数
| 型号 | TGM100 | TGM130 | TGM160 | |
|---|---|---|---|---|
| 进料粒度(mm) | ≤25 | ≤30 | ≤35 | |
| 成品粒度(mm) | 1.6-0.045(细可达0.038) | |||
| 主机转速(r/min) | 130 | 103 | 82 | |
| 磨辊 | 数量 | 4 | 5 | 6 |
| 直径(mm) | Φ310 | Φ410 | Φ440 | |
| 高度(mm) | 170 | 210 | 270 | |
| 磨环 | 直径(mm) | Φ1050 | Φ1400 | Φ1750 |
| 高度(mm) | 170 | 210 | 270 | |
| 功率 | 主机功率(kw) | 37 | 75 | 132 |
| 风机功率(kw) | 37 | 75 | 132 | |
| 分析机功率(kw) | 5.5 | 7.5 | 18.5 | |
| 处理能力(t/h) | 3-8 | 6-15 | 9-22 | |
| 设备尺寸(mm) | 7325×7521×8200 | 8802×7505×9695 | 13025×7619×8355 | |

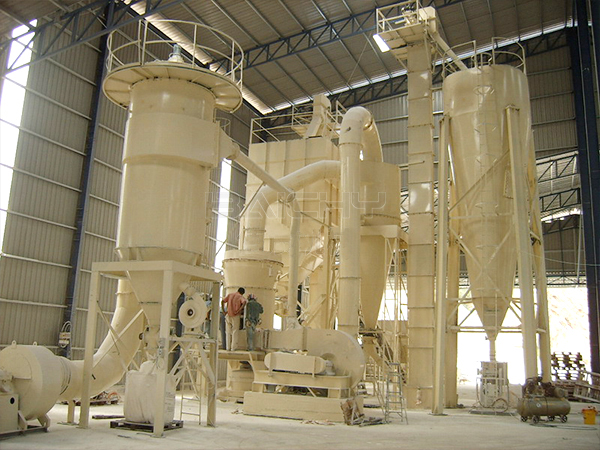

相关案例
